Cấu tạo màn hình LED gồm những gì? Tìm hiểu chi tiết từ A – Z

Màn hình LED ngày càng trở nên phổ biến trong các lĩnh vực như quảng cáo, trình chiếu, sân khấu, hội nghị, sự kiện,... Nhờ khả năng hiển thị hình ảnh sắc nét, độ sáng cao và tuổi thọ vượt trội, màn hình LED đang dần thay thế các loại màn hình truyền thống. Vậy cấu tạo màn hình LED gồm những gì? Bài viết dưới đây sẽ giúp quý khách tìm hiểu chi tiết từ A–Z.

1. Cấu tạo màn hình LED chi tiết

Một màn hình LED chuyên nghiệp thường gồm nhiều bộ phận chính liên kết chặt chẽ với nhau để tạo nên khả năng hiển thị hình ảnh sống động. Dưới đây là các thành phần cơ bản:

1.1. Module LED

Đây là bộ phận cốt lõi của màn hình LED. Mỗi module LED là tập hợp các bóng LED (điốt phát quang) được sắp xếp theo ma trận, đảm nhiệm chức năng hiển thị hình ảnh, văn bản, video.

- Bóng LED: Gồm 3 màu cơ bản là đỏ (R), xanh lá (G), xanh dương (B), khi kết hợp sẽ cho ra hàng triệu màu sắc.

- PCB (Mạch in): Là nền để gắn các bóng LED, đồng thời truyền tín hiệu và điện năng.

- Mặt nạ module (mask): Bảo vệ và định hình ánh sáng giúp hình ảnh rõ nét hơn.

- Tản nhiệt: Hệ thống nhôm hoặc kim loại dẫn nhiệt để làm mát module.

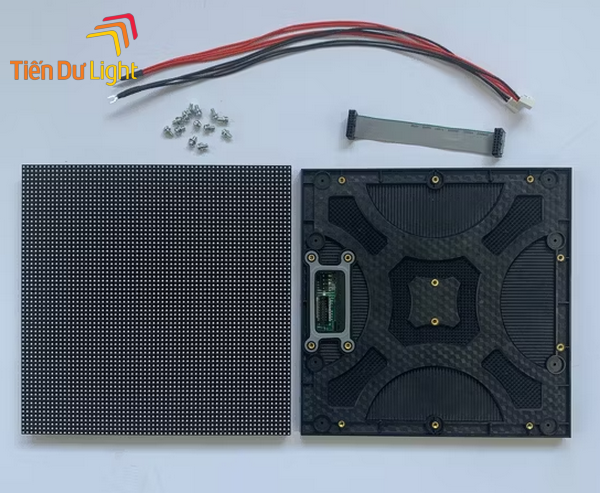

Màn hình led có cấu tạo ra sao?

1.2. Cabinet (Khung/thùng LED)

Đây là phần khung chứa các module LED, thường được làm bằng nhôm đúc hoặc thép sơn tĩnh điện. Tùy theo kích thước màn hình mà mỗi cabinet có thể chứa 2–6 module. Cabinet không chỉ bảo vệ module LED khỏi tác động bên ngoài mà còn đảm bảo sự chắc chắn khi lắp ráp màn hình lớn.

1.3. Bộ điều khiển (Controller)

Controller là “bộ não” của màn hình LED. Nó tiếp nhận tín hiệu đầu vào từ máy tính, đầu phát HDMI, USB,... sau đó xử lý và phân phối tín hiệu đến từng module LED.

Hai loại controller phổ biến:

- Card điều khiển gửi (Sending card): Nằm trong máy tính điều khiển.

- Card nhận (Receiving card): Nằm bên trong các cabinet LED.

1.4. Bộ cấp nguồn (Power supply)

Bộ nguồn chuyển đổi điện áp từ AC (220V) sang DC (5V hoặc 3.3V), cấp nguồn cho module LED và controller hoạt động ổn định. Một cabinet thường sử dụng từ 1–3 bộ nguồn tùy theo công suất.

1.5. Khung giá đỡ và hệ thống lắp đặt

Dùng để cố định màn hình LED lên tường, cột, trần, hoặc đặt trên sân khấu. Các khung giá đỡ được thiết kế chắc chắn, đảm bảo an toàn trong quá trình sử dụng lâu dài.

>> Xem thêm: Màn hình led cảm ứng: Công nghệ hiển thị quảng cáo đỉnh cao

2. Nguyên lý hoạt động của màn hình LED

Màn hình LED hoạt động dựa trên nguyên lý phát sáng của các diode bán dẫn khi có dòng điện chạy qua. Cụ thể:

- Mỗi bóng LED sẽ phát ra ánh sáng màu riêng biệt (R, G, B).

- Khi tín hiệu hình ảnh được gửi từ bộ điều khiển đến từng module, các bóng LED sẽ được điều khiển bật/tắt hoặc điều chỉnh độ sáng theo từng điểm ảnh.

- Quá trình điều chỉnh này diễn ra với tốc độ rất cao, tạo ra hình ảnh chuyển động mượt mà.

Tùy vào cấu hình và độ phân giải (pitch), màn hình LED có thể hiển thị hình ảnh với độ sắc nét khác nhau, phục vụ cho nhiều mục đích sử dụng.

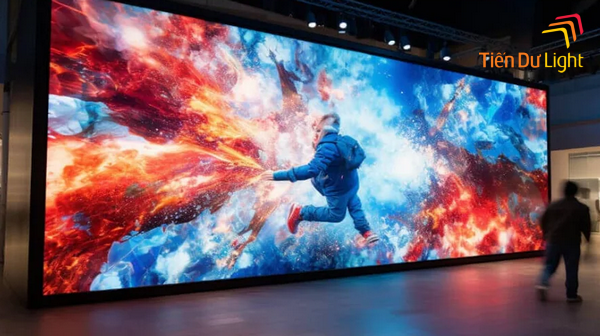

Màn hình LED hoạt động trên nguyên lý phát sáng của các diode

3. Sự khác biệt trong cấu tạo giữa các loại màn hình LED

Màn hình LED không chỉ khác nhau về kích thước mà còn có sự khác biệt đáng kể về cấu tạo tùy vào từng dòng sản phẩm và ứng dụng cụ thể. Một số phân loại chính bao gồm:

- Màn hình LED trong nhà (Indoor) và ngoài trời (Outdoor)

Tiêu chí	Indoor	Outdoor
Chống nước	Không yêu cầu cao	Phải có khả năng chống nước (IP65+)
Độ sáng	600–1500 nit	3000–7000 nit
Cấu trúc cabinet	Nhẹ, không kín hoàn toàn	Cabinet kín, chống bụi, chống ẩm
Khoảng cách điểm ảnh (Pixel pitch)	Nhỏ hơn (P1.25 – P4)	Lớn hơn (P4 – P10)

- Màn hình LED module rời và module liền khối (All-in-One)

+ Module rời: Gồm nhiều module LED riêng biệt, dễ thay thế linh kiện.

+ All-in-One: Thiết kế đồng bộ, gọn gàng hơn nhưng khó sửa chữa.

- Sự khác nhau giữa LED DIP và LED SMD

+ LED DIP (Dual In-line Package): Dạng chân cắm, bóng đèn tròn, độ sáng cao, thích hợp cho ngoài trời.

+ LED SMD (Surface Mounted Device): Dạng gắn bề mặt, nhỏ gọn, cho phép mật độ điểm ảnh cao, phù hợp trong nhà và ngoài trời.

Nếu đang tìm kiếm đơn vị thi công màn hình LED chất lượng, bền đẹp và giá tốt, Tiến Dư Light chính là lựa chọn hàng đầu. Với nhiều năm kinh nghiệm trong lĩnh vực thi công màn hình LED P2, P3, P4, từ quảng trường, ngân hàng, sân khấu, showroom đến quán bar, nhà hàng, Tiến Dư Light cam kết mang đến giải pháp hiển thị sắc nét – vận hành ổn định, tối ưu chi phí cho mọi công trình. Hãy liên hệ ngay với Tiến Dư Light để được tư vấn miễn phí, báo giá nhanh chóng và thi công trọn gói từ A – Z!

>> Xem thêm: Màn hình led trong nhà – Giải pháp hiển thị sắc nét, chuyên nghiệp

Hiểu rõ cấu tạo màn hình LED là điều cần thiết trước khi đầu tư hoặc lắp đặt hệ thống hiển thị này. Từ các module LED, bộ điều khiển, nguồn điện cho đến khung giá đỡ – mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo màn hình hoạt động ổn định, hình ảnh sắc nét và tuổi thọ cao. Hy vọng bài viết đã cung cấp cái nhìn toàn diện từ A–Z cho quý khách về cấu tạo và nguyên lý màn hình LED để lựa chọn thiết kế phù hợp.
