Màn hình LED hoạt động như thế nào? Giải đáp từ A đến Z

1. Màn hình LED hoạt động như thế nào? Nguyên lý

Trước khi đi vào chi tiết kỹ thuật, cần nắm một định nghĩa ngắn gọn về cách thiết bị này tạo ra hình ảnh. Phần này trình bày nguyên lý cốt lõi mà mọi loại màn hình LED đều dựa vào.

Màn hình LED hoạt động như thế nào được giải thích đơn giản như sau: màn hình LED tạo hình ảnh bằng cách điều khiển hàng triệu điốt phát quang (LED) bật, tắt và đổi màu theo từng phần nghìn giây. Mỗi điốt là một nguồn sáng độc lập, nên màn hình tự phát sáng mà không cần đèn nền như màn hình LCD. Bộ xử lý gửi tín hiệu điện đến từng điốt để quyết định màu sắc và độ sáng, từ đó hàng triệu điểm sáng cùng phối hợp tạo nên một khung hình.

Điểm mấu chốt nằm ở chính con điốt phát quang. Mỗi điểm ảnh trên màn hình thường gồm ba bóng đỏ, xanh lá và xanh dương đặt sát nhau. Khi ba màu gốc này pha trộn theo các tỷ lệ độ sáng khác nhau, một điểm ảnh có thể tái hiện gần như mọi màu sắc.

Để dễ hình dung, có thể chia quá trình tạo hình ảnh thành bốn bước nối tiếp nhau:

• Bước 1 - Nhận nội dung: Bộ xử lý hình ảnh tiếp nhận tín hiệu từ máy tính, đầu phát hoặc camera, rồi chuyển thành dữ liệu mà màn hình hiểu được.

• Bước 2 - Phân phối tín hiệu: Bo mạch điều khiển chia dữ liệu này tới từng module và xác định mỗi điểm ảnh cần sáng màu gì, sáng mạnh hay yếu.

• Bước 3 - Phát sáng: Dòng điện đi qua từng bóng điốt đỏ, xanh lá, xanh dương theo đúng tỷ lệ đã tính, tạo ra màu sắc chính xác cho từng điểm ảnh.

• Bước 4 - Làm tươi khung hình: Toàn bộ điểm ảnh được cập nhật lại nhiều nghìn lần mỗi giây, nhanh đến mức mắt người nhìn thấy hình ảnh liền mạch thay vì các điểm sáng nhấp nháy rời rạc.

Màn hình LED ngoài trời hiển thị nội dung quảng cáo sắc nét

>> Xem thêm: "Bùng nổ" hiệu ứng với màn hình led sân khấu cỡ lớn, độ phân giải cao

2. Cấu tạo bên trong màn hình LED gồm những bộ phận nào?

Để hiểu vì sao màn hình hoạt động ổn định, chủ đầu tư nên biết các thành phần chính cấu thành nên nó. Mỗi bộ phận đảm nhận một vai trò riêng và đều ảnh hưởng đến chất lượng hiển thị.

• Module LED: Đây là khối nhỏ nhất chứa các điốt phát quang được sắp xếp theo lưới đều nhau. Nhiều module ghép lại tạo thành một tấm hoàn chỉnh.

• Tấm cabinet: Bộ phận này là khung kim loại giữ các module, giúp lắp ghép nhanh và thay thế dễ khi một khu vực gặp lỗi.

• Bo mạch điều khiển: Linh kiện này nhận dữ liệu hình ảnh và phân phối tín hiệu đến từng module để các điốt sáng đúng thời điểm.

• Bộ xử lý hình ảnh: Thiết bị này chuyển nội dung từ máy tính hoặc đầu phát thành tín hiệu mà màn hình hiểu được.

• Bộ nguồn: Bộ phận này cấp điện áp ổn định cho toàn bộ hệ thống, quyết định độ bền và độ an toàn của màn hình.

Khi các bộ phận trên phối hợp nhịp nhàng, màn hình LED tái hiện hình ảnh mượt mà với độ trễ gần như bằng không. Tiến Dư Light luôn ưu tiên linh kiện chính hãng cho từng hạng mục này để đảm bảo tuổi thọ công trình.

3. Điểm ảnh và độ phân giải quyết định chất lượng hiển thị ra sao?

Nhiều chủ đầu tư chỉ quan tâm kích thước màn hình mà bỏ qua thông số quan trọng nhất là khoảng cách điểm ảnh. Phần này làm rõ vì sao thông số đó ảnh hưởng trực tiếp đến độ nét.

Khoảng cách điểm ảnh, thường ký hiệu là P2, P3, P4 hoặc P10, là khoảng cách tính bằng milimet giữa tâm hai điốt liền kề. Chỉ số càng nhỏ thì các điểm sáng càng dày, hình ảnh càng sắc nét khi nhìn gần. Màn hình P2 và P3 phù hợp cho khu vực trong nhà nơi người xem đứng gần, trong khi màn hình P6 đến P10 phù hợp cho biển quảng cáo ngoài trời nhìn từ xa.

Độ phân giải của màn hình bằng tổng số điểm ảnh theo chiều ngang nhân với chiều dọc. Màn hình có càng nhiều điểm ảnh thì hiển thị được nội dung càng chi tiết. Vì lý do này, việc chọn khoảng cách điểm ảnh phải dựa trên khoảng cách người xem thực tế chứ không chạy theo con số nhỏ nhất để tránh đội chi phí.

4. Cách màn hình LED dựng nên một khung hình hoàn chỉnh

Sau khi đã hiểu nguyên lý và cấu tạo, phần này mô tả trình tự một hình ảnh được tái hiện trên màn hình LED. Quy trình diễn ra liên tục và lặp lại hàng chục lần mỗi giây.

Mỗi điểm ảnh trên màn hình LED thường gồm ba điốt màu đỏ, lục và lam đặt sát nhau. Bộ xử lý điều chỉnh độ sáng của ba màu này theo những tỷ lệ khác nhau, từ đó pha trộn ra mọi màu sắc mà mắt người nhìn thấy. Khi tất cả điểm ảnh cùng đổi màu theo dữ liệu được gửi đến, chúng tạo thành một khung hình tĩnh. Màn hình lặp lại quá trình này nhanh đến mức mắt người cảm nhận thành chuyển động liền mạch.

Tần số quét, đo bằng đơn vị Hz, cho biết màn hình làm mới hình ảnh bao nhiêu lần mỗi giây. Tần số quét cao giúp video mượt và không bị nhấp nháy khi quay phim hoặc chụp ảnh. Đây là yếu tố quan trọng với biển quảng cáo đặt tại nơi nhiều người ghi hình, vì vậy đội ngũ kỹ thuật cần tư vấn thông số này ngay từ giai đoạn khảo sát.

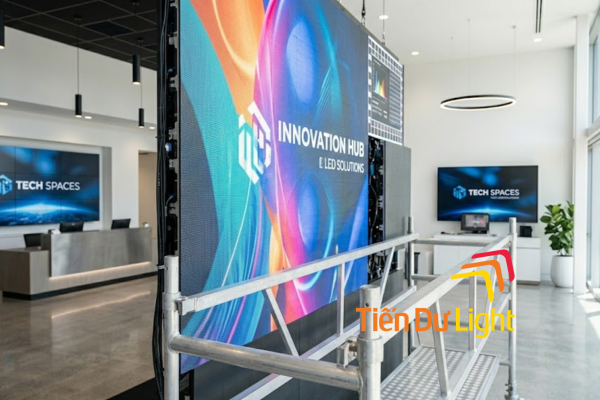

Màn hình LED trong nhà, đảm bảo hình ảnh đồng đều

5. Lý do nên chọn Tiến Dư Light cho hệ thống màn hình LED

Đầu tư màn hình LED là khoản chi đáng kể, nên việc chọn đúng đơn vị thi công quyết định cả hiệu quả lẫn tuổi thọ công trình. Tiến Dư Light mang đến những lợi thế cụ thể sau đây.

• Tiến Dư Light thành lập năm 2009 và có hơn 15 năm kinh nghiệm thi công biển hiệu, hệ thống chiếu sáng cùng giải pháp hiển thị cho doanh nghiệp trên toàn quốc.

• Đội ngũ kỹ thuật tư vấn khoảng cách điểm ảnh và độ phân giải dựa trên khoảng cách người xem thực tế, giúp quý khách tránh chi tiền cho thông số không cần thiết.

• Tiến Dư Light sử dụng module LED, bộ nguồn và bo mạch điều khiển chính hãng, đảm bảo độ bền và độ sáng ổn định trong điều kiện khí hậu Việt Nam.

• Công ty đã thi công cho TechcomBank, VinFast, Starbucks, Lotte Mall và Sân bay Nội Bài, nên hiểu rõ tiêu chuẩn kỹ thuật khắt khe của thương hiệu lớn.

• Tiến Dư Light áp dụng chính sách bảo hành và bảo trì rõ ràng, hỗ trợ nhanh khi màn hình cần sửa chữa hoặc thay module.

>> Xem thêm: Biển quảng cáo màn hình led: Từ A – Z những điều cần biết

Tóm lại, màn hình LED hoạt động như thế nào có thể gói gọn trong ba ý: tự phát sáng bằng điốt, pha màu từ ba điểm đỏ lục lam và làm mới hình ảnh hàng chục lần mỗi giây. Nắm chắc nguyên lý này giúp doanh nghiệp đầu tư đúng nhu cầu và đúng ngân sách.
