Hồ sơ bàn giao facade lighting: Những tài liệu cần có sau thi công

1. Hồ sơ bàn giao facade lighting cần đáp ứng yêu cầu đầu vào nào?

Yêu cầu đầu vào quyết định hồ sơ phải ghi lại những gì. Chủ đầu tư nên chốt danh mục này từ giai đoạn ký hợp đồng, thay vì chờ đến ngày nghiệm thu.

Hồ sơ bàn giao facade lighting là bộ tài liệu ghi lại toàn bộ hệ thống chiếu sáng mặt dựng đúng như đã lắp đặt, gồm bản vẽ hoàn công, danh mục thiết bị, sơ đồ điều khiển, biên bản nghiệm thu và tài liệu vận hành. Bộ hồ sơ này giúp chủ đầu tư vận hành, bảo trì và mở rộng hệ thống mà không phụ thuộc hoàn toàn vào nhà thầu ban đầu.

Ở giai đoạn đầu vào, đội ngũ Tiến Dư Light cùng chủ đầu tư xác nhận bốn nhóm thông tin: hồ sơ thiết kế đã được phê duyệt, yêu cầu về kịch bản chiếu sáng, quy định của ban quản lý tòa nhà hoặc cơ quan địa phương và định dạng hồ sơ mà chủ đầu tư muốn nhận.

>> Xem thêm: Mockup Facade Lighting và những yếu tố cần kiểm tra trước khi thi công

2. Hiện trạng công trình và những khó khăn hay gặp khi bàn giao

Thực tế thi công cho thấy khó khăn lớn nhất nằm ở khoảng cách giữa bản vẽ thiết kế và công trình đã hoàn thiện. Khoảng cách này càng lớn khi mặt dựng có nhiều nhà thầu cùng làm việc.

Đội ngũ Tiến Dư Light ghi nhận bốn khó khăn lặp lại ở nhiều công trình:

• Tuyến cáp và vị trí nguồn thay đổi so với bản vẽ ban đầu do điều kiện kết cấu tại hiện trường.

• Địa chỉ điều khiển của từng cụm đèn không được ghi lại, khiến việc thay thế thiết bị về sau mất nhiều thời gian dò tìm.

• Thời gian làm việc trên mặt dựng bị giới hạn vì phải phối hợp với nhà thầu kính, nhôm và điện.

• Việc chạy thử chỉ thực hiện được vào ban đêm, nên tiến độ hiệu chỉnh phụ thuộc vào thời tiết.

3. Quy trình Tiến Dư Light áp dụng từ khảo sát đến bàn giao

Quy trình bài bản giúp hồ sơ được hoàn thiện song song với thi công, thay vì dồn vào những ngày cuối. Tiến Dư Light chia quy trình thành ba giai đoạn để chủ đầu tư dễ theo dõi.

• Khảo sát và thống nhất danh mục hồ sơ: Đội ngũ kỹ thuật khảo sát mặt dựng, đo đạc vị trí lắp đặt và đối chiếu với thiết kế. Sau đó hai bên thống nhất danh mục hồ sơ sẽ bàn giao, kèm định dạng và số bản.
• Ghi nhận trong quá trình thi công: Kỹ thuật viên cập nhật bản vẽ hoàn công theo từng hạng mục hoàn thành. Các thay đổi so với thiết kế được ghi lại có xác nhận của quản lý dự án, kèm ảnh chụp trước khi che phủ.

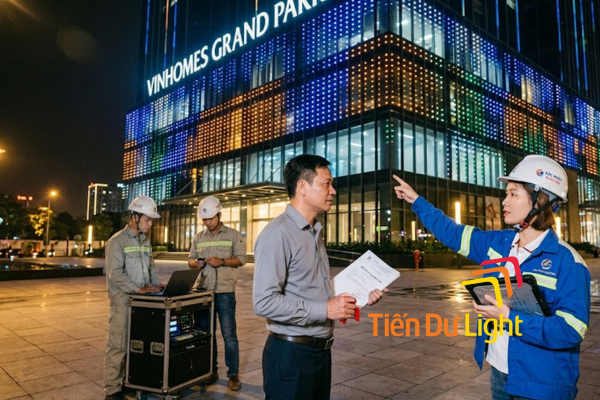

• Chạy thử, hiệu chỉnh và nghiệm thu: Đội ngũ chạy thử toàn bộ kịch bản chiếu sáng, hiệu chỉnh màu sắc và độ sáng, rồi lập biên bản cùng đại diện chủ đầu tư. Hồ sơ chỉ được chuyển giao sau khi các nội dung trong biên bản được hai bên xác nhận.

4. Vật tư, thiết bị và phối hợp kỹ thuật cần được ghi vào hồ sơ

Hệ thống chiếu sáng mặt dựng gồm nhiều lớp thiết bị, mỗi lớp cần có thông tin đủ chi tiết để thay thế hoặc bảo hành khi cần. Phần này thường bị viết sơ sài nhất trong các bộ hồ sơ.

Bộ hồ sơ cần ghi rõ chủng loại và mã hiệu của đèn LED, bộ nguồn, bộ điều khiển và cáp tín hiệu, kèm nhà sản xuất và số lượng thực tế. Với bàn giao hệ thống LED, Tiến Dư Light còn lập sơ đồ vị trí từng nhóm thiết bị trên mặt dựng để đội vận hành tra cứu nhanh.

Phần phối hợp kỹ thuật cũng cần được lưu lại. Hồ sơ nên ghi đơn vị nào cấp nguồn điện, đơn vị nào phụ trách kết cấu bắt đèn, và đầu mối nào của ban quản lý tòa nhà xác nhận lịch chạy thử. Nhờ vậy, khi cần điều chỉnh, chủ đầu tư biết ngay cần liên hệ ai.

5. Bộ hồ sơ bàn giao facade lighting gồm 8 nhóm tài liệu

Một bộ hồ sơ hoàn công chiếu sáng đầy đủ cần phủ được cả phần thiết bị, phần điều khiển và phần vận hành. Danh mục dưới đây là bộ khung Tiến Dư Light đề xuất cho hồ sơ chiếu sáng kiến trúc, có thể điều chỉnh theo yêu cầu của từng chủ đầu tư.

1. Bản vẽ hoàn công gồm mặt bằng, mặt đứng và sơ đồ đi dây, đã đối chiếu với thực tế lắp đặt.

2. Danh mục vật tư và thiết bị kèm mã hiệu, nhà sản xuất và số lượng.

3. Chứng nhận xuất xưởng và tài liệu nguồn gốc của các thiết bị chính.

4. Sơ đồ hệ thống điều khiển và bảng địa chỉ của từng cụm đèn.

5. Kịch bản chiếu sáng và tệp lập trình gốc, có bản sao lưu.

6. Biên bản chạy thử, hiệu chỉnh và nghiệm thu.

7. Hướng dẫn vận hành và bảo trì, kèm danh sách kiểm tra định kỳ.

8. Phiếu bảo hành và đầu mối hỗ trợ sau bàn giao.

>> Xem thêm: Quy trình khảo sát Facade Lighting trước khi thiết kế và thi công

6. Vì sao các thương hiệu lớn chọn Tiến Dư Light cho hạng mục chiếu sáng và biển hiệu?

Từ hệ thống biển hiệu đồng bộ cho nhiều chi nhánh ngân hàng đến công trình tại trung tâm thương mại và sân bay, Tiến Dư Light được lựa chọn nhờ thi công đúng thiết kế, đúng tiến độ và đúng cam kết bảo hành. Thành lập từ năm 2009, Tiến Dư Light đã thực hiện công trình cho TechcomBank, VietinBank, TPBank, VPBank, Vingroup, VinFast, Starbucks, Lotte Mall và Sân bay Nội Bài.

Đội ngũ Tiến Dư Light xem bộ hồ sơ bàn giao là một phần của sản phẩm, không phải thủ tục cuối cùng. Quý đơn vị có thể xem thêm năng lực về chữ LED, thi công biển hiệu và bộ nhận diện thương hiệu của Tiến Dư Light.

Tóm lại, hồ sơ bàn giao facade lighting đầy đủ giúp chủ đầu tư vận hành hệ thống chiếu sáng mặt dựng chủ động và giảm rủi ro khi bảo trì. Danh mục 8 nhóm tài liệu ở trên là bộ khung để quý đơn vị đối chiếu với nhà thầu của mình. Liên hệ Tiến Dư Light để được tư vấn miễn phí và nhận báo giá nhanh chóng.
