Biển sơ đồ khu công nghiệp, bản đồ dẫn lối cho mọi hành trình

1. Biển sơ đồ khu công nghiệp là gì?

Biển sơ đồ khu công nghiệp là hệ thống biển thông tin hiển thị bản đồ tổng thể của khu công nghiệp hoặc từng phân khu, bao gồm vị trí các lô đất, tên doanh nghiệp thuê lô, đường giao thông nội bộ, vị trí trạm điện, trạm xử lý nước thải, trạm PCCC và các công trình hạ tầng chung. Đây là hạng mục bắt buộc trong hồ sơ hạ tầng kỹ thuật KCN và thường được yêu cầu hoàn thiện trước khi khu công nghiệp đón nhà đầu tư vào hoạt động.

Biển sơ đồ khu công nghiệp khác với biển chỉ dẫn thông thường ở chỗ: thông tin cần cập nhật định kỳ khi có doanh nghiệp mới vào KCN hoặc lô đất thay đổi chủ sử dụng. Vì vậy, giải pháp vật liệu và cơ chế cập nhật nội dung là yếu tố quan trọng hàng đầu khi thiết kế hệ thống này.

Mẫu biển sơ đồ khu công nghiệp hiện đại, rõ ràng, dễ quan sát

>> Xem thêm: Các loại biển hiệu khu công nghiệp phổ biến và ứng dụng thực tế

2. Phân loại biển sơ đồ khu công nghiệp theo quy mô và chức năng

Tùy theo vị trí lắp đặt và đối tượng sử dụng, biển sơ đồ khu công nghiệp được chia thành các nhóm khác nhau với yêu cầu kỹ thuật và quy mô riêng. Việc phân loại đúng giúp ban quản lý KCN lập dự toán chính xác và phân bổ nguồn lực hiệu quả cho toàn bộ hệ thống.

• Biển sơ đồ tổng thể cổng chính: Khổ lớn (thường từ 1,5 m x 2 m đến 2 m x 3 m), đặt ngay tại khu vực cổng vào chính, hiển thị toàn bộ mặt bằng KCN với tỷ lệ bản đồ rõ ràng. Đây là biển quan trọng nhất trong hệ thống, thường được thiết kế công phu với khung inox hoặc thép sơn tĩnh điện.

• Biển sơ đồ phân khu: Quy mô nhỏ hơn, đặt tại các điểm giao nhau của đường nội bộ để chỉ dẫn theo từng cụm phân khu. Loại biển này giúp xe vận tải và khách thăm quan xác định nhanh khu vực cần đến mà không cần đọc lại toàn bộ bản đồ tổng thể.

• Biển chỉ dẫn đường nội bộ: Hệ thống biển tên đường, biển tên lô đất và biển chỉ hướng đặt dọc các trục đường nội bộ KCN, giúp điều phối phương tiện và giảm ùn tắc tại các điểm giao lộ giờ cao điểm.

• Biển thông tin doanh nghiệp tại lô: Mỗi lô đất hoặc nhà xưởng có biển nhỏ ghi tên doanh nghiệp, số lô, diện tích, thông tin liên hệ ban quản lý, phục vụ cả mục đích nhận diện lẫn kiểm soát vào ra.

3. Vật liệu và kỹ thuật thi công biển sơ đồ khu công nghiệp bền lâu

Biển sơ đồ khu công nghiệp đặt ngoài trời phải chịu đựng mưa nắng nhiệt đới trong nhiều năm mà vẫn giữ nguyên màu sắc và nội dung thông tin. Chọn vật liệu sai khiến biển bong tróc, phai màu hoặc mờ chữ chỉ sau 1 đến 2 mùa mưa, gây tốn kém thay thế và ảnh hưởng đến hình ảnh chuyên nghiệp của khu công nghiệp trước mắt nhà đầu tư.

Khung và cấu trúc chịu lực

Khung biển thường dùng inox 304 hoặc thép sơn tĩnh điện, thiết kế dạng hộp rỗng để đảm bảo độ cứng kết cấu. Với biển khổ lớn ngoài trời, khung cần được tính toán chịu tải gió theo TCVN, có cốt thép gia cường tại các điểm neo cột và bản lề để dễ bảo trì.

Mặt biển và lớp bảo vệ thông tin

Mặt biển thường sử dụng tấm Alu (nhôm composite) dày 3 đến 4 mm in UV trực tiếp, hoặc tấm composite phủ decal UV dán nổi. Phủ laminate bảo vệ bề mặt giúp màu sắc không bị phai do tia UV, chống trầy xước và dễ vệ sinh. Với biển cần cập nhật nội dung định kỳ, giải pháp ốp kính cường lực phía trước hoặc thiết kế khung tháo lắp linh hoạt giúp thay đổi bản đồ mà không cần thay toàn bộ biển.

Chiếu sáng tích hợp

Biển sơ đồ khu công nghiệp đặt cổng chính hoặc nút giao thông quan trọng nên tích hợp hệ thống đèn LED chiếu sáng từ trên xuống hoặc từ dưới lên, đảm bảo đọc được thông tin cả ban đêm và trong điều kiện trời tối do mưa to. Hệ thống đèn LED tiêu thụ ít điện và có tuổi thọ cao hơn so với đèn huỳnh quang truyền thống.

4. Những yếu tố cần lưu ý khi thiết kế biển sơ đồ khu công nghiệp

Thiết kế tốt giúp biển sơ đồ khu công nghiệp trở thành công cụ định hướng thực sự hữu ích thay vì chỉ mang tính hình thức. Trong thực tế, không ít biển sơ đồ KCN bị người dùng bỏ qua vì thông tin quá dày đặc, tỷ lệ bản đồ không thực tế hoặc thiếu điểm định vị "Bạn đang ở đây" (You are here).

Các yếu tố thiết kế quan trọng gồm:

• Tỷ lệ bản đồ phải phản ánh thực tế mặt bằng KCN, có thang tỷ lệ rõ ràng để người dùng ước lượng khoảng cách.

• Điểm định vị "Vị trí của bạn" hoặc "Bạn đang đứng đây" bắt buộc có trên tất cả biển sơ đồ, giúp người xem định hướng ngay lập tức.

• Bảng chú giải màu sắc phân khu và ký hiệu công trình hạ tầng cần đặt ở góc dễ nhìn, không bị che bởi khung biển.

• Thông tin liên lạc ban quản lý KCN và số điện thoại khẩn cấp nên đặt ở phần dưới biển, kích thước đủ lớn để đọc từ khoảng cách 2 đến 3 m.

• Cơ chế cập nhật thông tin định kỳ (hàng năm hoặc khi có thay đổi lô đất) cần được thỏa thuận rõ ràng trong hợp đồng thi công.

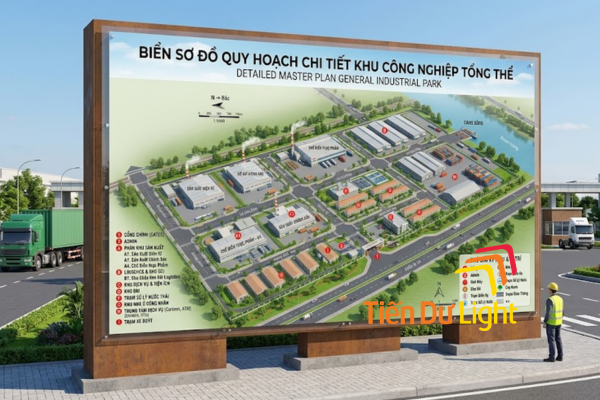

Biển sơ đồ khu công nghiệp nổi bật với bố cục rõ ràng, thông tin dễ đọc

>> Xem thêm: Biển chỉ dẫn khu công nghiệp: Tối ưu vận hành, nâng cao an toàn

5. Tại sao nên chọn Tiến Dư Light thi công biển sơ đồ khu công nghiệp?

Hệ thống biển sơ đồ và chỉ dẫn khu công nghiệp là hạng mục yêu cầu kinh nghiệm xử lý công trình quy mô lớn ngoài trời, không phải bất kỳ đơn vị làm biển hiệu nào cũng có năng lực thực hiện. Tiến Dư Light đã tích lũy kinh nghiệm qua nhiều dự án biển hiệu công nghiệp lớn, từ hệ thống chỉ dẫn nội bộ cho đến biển nhận diện thương hiệu khu công nghiệp.

Tiến Dư Light mang lại giá trị gì cho dự án biển sơ đồ khu công nghiệp của quý đơn vị:

• Thiết kế bản đồ và bố cục biển phù hợp với thực tế mặt bằng, được chỉnh sửa đến khi ban quản lý KCN phê duyệt trước khi sản xuất.

• Hệ thống máy in UV khổ lớn và máy cắt CNC tại xưởng Hà Nội đảm bảo độ chính xác cao, màu sắc đồng đều cho toàn bộ hệ thống biển.

• Vật liệu inox 304, tấm Alu dày, kính cường lực bảo vệ nội dung đều được chọn lọc kỹ càng cho điều kiện ngoài trời Việt Nam.

• Tư vấn giải pháp cập nhật nội dung linh hoạt, tiết kiệm chi phí dài hạn cho ban quản lý KCN.

• Thi công lắp đặt với thiết bị chuyên dụng, đảm bảo an toàn và kết cấu chịu tải gió đúng tiêu chuẩn xây dựng.

• Bảo hành vật liệu và kết cấu rõ ràng, hỗ trợ cập nhật thông tin khi KCN có thay đổi theo thỏa thuận.

Biển sơ đồ khu công nghiệp sẽ tiếp tục phát triển theo hướng tích hợp QR code và công nghệ thông tin địa lý (GIS), giúp người dùng tra cứu vị trí ngay trên điện thoại. Doanh nghiệp đầu tư hạ tầng KCN chuẩn bị sớm hệ thống biển thông minh sẽ tạo lợi thế rõ rệt trong thu hút nhà đầu tư thứ cấp.
