DMX512 và SPI khác nhau thế nào khi điều khiển LED mặt dựng?

1. Vì sao hệ thống điều khiển ảnh hưởng trực tiếp đến hiệu ứng LED mặt dựng?

DMX512 và SPI là hai giao thức tín hiệu phổ biến nhất dùng để điều khiển hệ thống LED đổi màu trên mặt dựng công trình, khác nhau ở cách gửi dữ liệu đến từng điểm LED. Chọn sai giao thức ngay từ khâu thiết kế dễ khiến hệ thống gặp lỗi đồng bộ, giật hình hoặc giới hạn số điểm LED có thể điều khiển đồng thời.

Nhiều công trình mặt dựng sử dụng hàng nghìn điểm LED để tạo hiệu ứng chuyển động, gradient màu hoặc hình ảnh động theo thời gian thực. Nếu hệ thống điều khiển không đáp ứng đủ băng thông hoặc khoảng cách truyền tín hiệu, hiệu ứng dễ bị giật, lệch màu giữa các mảng LED hoặc mất tín hiệu ở những đoạn xa bộ điều khiển trung tâm.

>> Xem thêm: RGB hay RGBW: Hệ thống chiếu sáng đổi màu nên chọn loại nào?

2. DMX512 và SPI: Nguyên lý hoạt động và cấu tạo

DMX512 là giao thức truyền tín hiệu số theo chuẩn công nghiệp, ra đời từ ngành sân khấu và được ứng dụng rộng rãi sang chiếu sáng kiến trúc. Mỗi đường truyền DMX512 mang tối đa 512 kênh điều khiển, mỗi kênh gán một địa chỉ cố định cho từng nhóm đèn hoặc từng thiết bị. DMX512 được đánh giá cao nhờ độ ổn định trên khoảng cách xa và được hầu hết thiết bị chiếu sáng chuyên nghiệp hỗ trợ.

SPI là giao thức truyền dữ liệu tốc độ cao, thường dùng để điều khiển LED pixel, tức LED đổi màu theo từng điểm riêng lẻ hay còn gọi là LED địa chỉ. Khác với DMX512 gán địa chỉ theo nhóm kênh, SPI cho phép gửi dữ liệu điều khiển riêng cho từng con chip LED, phù hợp với những hiệu ứng đòi hỏi độ phân giải hình ảnh cao trên mặt dựng như hiệu ứng gradient mượt hoặc hình ảnh động chi tiết.

Theo tài liệu kỹ thuật của ENTTEC về công nghệ điều khiển LED pixel, giao thức SPI thường phù hợp với những ứng dụng cần mật độ điều khiển pixel cao, trong khi DMX512 vẫn là chuẩn được ưu tiên cho hệ thống chiếu sáng kiến trúc quy mô lớn cần độ ổn định tín hiệu. Đổi lại, tín hiệu SPI dễ suy hao hơn trên khoảng cách dài và thường cần thêm bộ khuếch đại hoặc bộ chuyển đổi tín hiệu khi công trình có diện tích lớn.

3. Bảng so sánh DMX512 và SPI theo tiêu chí kỹ thuật chính

Bảng dưới đây tổng hợp những khác biệt kỹ thuật quan trọng nhất giữa hai giao thức, giúp chủ đầu tư và đơn vị tư vấn hình dung nhanh mức độ phù hợp với từng loại công trình. Thông số cụ thể của từng bộ điều khiển vẫn cần đối chiếu với datasheet thực tế của nhà sản xuất trước khi áp dụng.

Tiêu chí	DMX512	SPI
Cách điều khiển	Theo nhóm kênh, địa chỉ cố định	Theo từng điểm LED (pixel) riêng lẻ
Độ phân giải hiệu ứng	Phù hợp hiệu ứng đổi màu theo mảng lớn	Phù hợp hiệu ứng gradient, hình ảnh động chi tiết
Khoảng cách truyền tín hiệu ổn định	Xa hơn, ít suy hao	Ngắn hơn, dễ suy hao trên khoảng cách dài
Khả năng chống nhiễu	Cao, dùng chuẩn công nghiệp RS-485	Thấp hơn, nhạy với nhiễu tín hiệu và dây dẫn dài
Độ phức tạp lắp đặt	Đơn giản hơn với hệ thống quy mô vừa	Phức tạp hơn, cần tính toán bộ khuếch đại tín hiệu
Khả năng mở rộng số điểm điều khiển	Giới hạn theo số kênh trên mỗi đường truyền	Linh hoạt hơn với số lượng pixel lớn
Phù hợp nhất với	Công trình cần điều khiển theo mảng, hệ thống ổn định lâu dài	Công trình cần hiệu ứng hình ảnh động, độ chi tiết cao

4. Trường hợp nên dùng DMX512, trường hợp nên chọn SPI

DMX512 phù hợp với những công trình cần hệ thống điều khiển ổn định trong thời gian dài, ít thay đổi kịch bản ánh sáng và có khoảng cách truyền tín hiệu xa giữa các cụm đèn, ví dụ mặt dựng tòa nhà cao tầng hoặc công trình trải dài. Giao thức này cũng phù hợp khi công trình cần tích hợp với hệ thống chiếu sáng LED đã lắp đặt sẵn theo chuẩn DMX512.

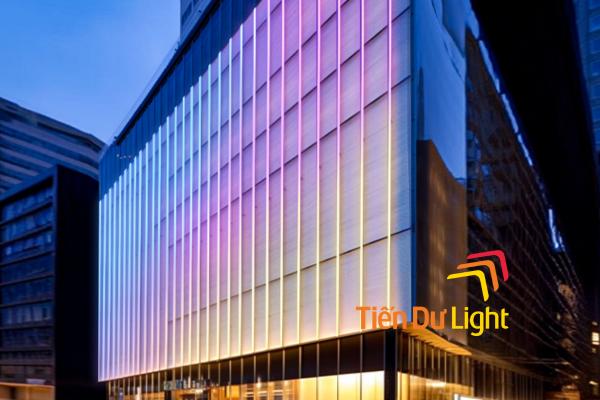

SPI phù hợp hơn với những công trình muốn tạo hiệu ứng hình ảnh động chi tiết, chuyển màu mượt theo từng điểm LED, ví dụ mặt dựng dạng lưới pixel hiển thị nội dung động hoặc logo chuyển động. Tuy nhiên nếu mặt dựng có diện tích lớn và khoảng cách giữa các cụm đèn xa, hệ thống SPI cần đầu tư thêm bộ khuếch đại và bộ chuyển đổi tín hiệu để tránh suy hao, làm tăng độ phức tạp thi công. Nếu công trình chỉ cần hiệu ứng đổi màu đơn giản theo mảng lớn và ưu tiên độ ổn định vận hành lâu dài, DMX512 thường là lựa chọn an toàn hơn SPI.

5. Yếu tố nào quyết định chi phí hệ thống điều khiển DMX512 hay SPI?

Chi phí đầu tư hệ thống điều khiển DMX512 hay SPI phụ thuộc vào nhiều yếu tố kỹ thuật và quy mô công trình, không chỉ đơn thuần là giá bộ điều khiển. Dưới đây là những yếu tố chính ảnh hưởng đến tổng chi phí.

• Số lượng điểm LED hoặc kênh cần điều khiển đồng thời trên toàn mặt dựng.

• Khoảng cách giữa bộ điều khiển trung tâm và các cụm đèn xa nhất, ảnh hưởng đến số lượng bộ khuếch đại hoặc bộ lặp tín hiệu cần lắp thêm.

• Độ phức tạp của kịch bản ánh sáng và phần mềm lập trình hiệu ứng đi kèm.

• Chất lượng dây tín hiệu và đầu nối, đặc biệt quan trọng với hệ thống SPI vốn nhạy với nhiễu.

• Chi phí nhân công đấu nối, cấu hình địa chỉ cho từng thiết bị hoặc từng điểm LED.

• Chi phí bảo trì, thay thế linh kiện điều khiển trong dài hạn khi công trình vận hành liên tục.

>> Xem thêm: Wall Washer, LED Linear và Flood Light: Chọn loại nào cho mặt dựng?

6. Tiến Dư Light - Đơn vị thi công hệ thống điều khiển LED mặt dựng đúng kỹ thuật, đúng tiến độ

Hệ thống được thiết kế đúng ngay từ đầu sẽ giúp các tuyến LED hoạt động ổn định, chuyển đổi hiệu ứng chính xác, đồng bộ màu sắc và thuận tiện cho quá trình quản lý, bảo trì sau này. Vì vậy, chủ đầu tư cần lựa chọn đơn vị có năng lực triển khai đồng bộ từ thiết kế, lập trình đến thi công thực tế.

• Khảo sát và phân tích hệ thống: Đánh giá vị trí lắp đặt, số lượng tuyến LED, khoảng cách giữa các điểm sáng, nguồn cấp và điều kiện vận hành thực tế.

• Thiết kế cấu hình điều khiển: Xây dựng phương án điều khiển phù hợp quy mô công trình, số lượng điểm LED và yêu cầu hiệu ứng ánh sáng.

• Phân vùng điều khiển: Phân chia các khu vực chiếu sáng theo mặt đứng, tầng hoặc tuyến LED, giúp dễ dàng thiết lập và kiểm soát hiệu ứng.

• Lập trình hiệu ứng: Thiết lập các kịch bản ánh sáng theo thời gian, màu sắc, tốc độ chuyển động và chu kỳ hoạt động, đáp ứng yêu cầu nhận diện hoặc kiến trúc của từng công trình.

• Đồng bộ hệ thống: Kiểm tra khả năng phối hợp giữa bộ điều khiển, nguồn, tín hiệu và các tuyến LED nhằm hạn chế hiện tượng sai màu, mất tín hiệu hoặc hoạt động không đồng đều.

• Thi công và đấu nối tại công trình: Đi dây tín hiệu, đấu nối thiết bị và bố trí hệ thống theo phương án kỹ thuật, chú trọng tính an toàn, khả năng kiểm tra và bảo trì.

Đang phân vân giữa DMX512 và SPI cho hệ thống điều khiển LED mặt dựng của công trình? Đội ngũ kỹ thuật Tiến Dư Light sẵn sàng phân tích yêu cầu thực tế và đề xuất phương án phù hợp nhất. Gửi bản vẽ hoặc phối cảnh mặt dựng tại tiendulight.com để nhận đề xuất sơ bộ.
